 前言

最近,朋友圈里一篇关于光伏用电安全说明文档中图片令人触目惊心,作为电力系统的一部分,光伏在这些年建设过程中也时常发生现场人员触电事故,让大家都越来越谨慎,也越来越规范,多数公司都有自己科学有效的规章制度。而在阅读一些规章制度后,我们发现有个问题很少被制度提到,却经常被现场人员提到“组串的负极是否带电?”,这里希望通过一个简单的现场测量,回答这个问题,也简单总结一下,负极带电后,施工运维过程中需要注意的地方。

光伏系统的组成

常见基于晶硅组件的光伏并网发电系统为直流侧不接地系统,即组件的负极不通过物理硬件电路接地,而仅通过杂散的分布电容与地之间存在载流子交互,示意图如下:

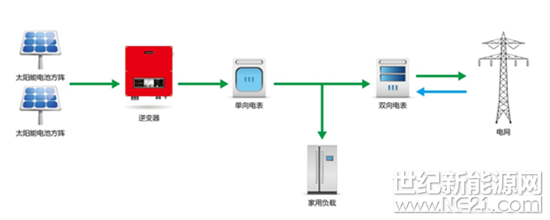

PIC-1 户用光伏发电系统示意



现场简单的测试

该项目为工商业屋顶发电项目,逆变器靠近组件安装,采取“就地逆变,就地汇流”的方式,光伏交流汇流箱与逆变器靠近并排安装,便于检修维护。现场按照用电章程更换工装和绝缘鞋,同时带上防静电手套,按照以下步骤进行简单测量。



步骤一:断开交流开关,测量电压


§ 正负极全部接入时,测量电压:

正极—负极759V 正极277V 负极-229V



步骤二:断开交流开关,断开正极,测量电压

由于现场的逆变器直流开关为两级,即为了安全,同时断开正极和负极,因此现场采用的方法为冷拔出组件的正极,并且等待五分钟。



§ 断开正极,只有负极接入时,测量电压:

负极—地-199V



步骤三:断开交流开关,断开正极,断开负极,测量电压


§ 断开正负极时,测量电压

正极—地6.16V 负极-7.63V



从以上测试过程中,可以初步得出,组串的负极对地会带有电压,并且该电压值已经超出安全要求,(由于测试条件原因,现场没有做放电测试),在安装和产品选型阶段需要注意以下事项:

·      在检修逆变器的时候,需要断开交直流开关,同时需要在规定时间后,才能检修逆变器;

·      直流开关需要具备分断正负极的能力;

·      在某些项目现场,逆变器没有集成直流开关,并且外部没有直流分断开关,负极始终与机器连通,无法关断,存在严重安全隐患;

·      不能仅仅将组串正极拔出就开始检修逆变器,需要将正负极都拔出。



结论



在光伏项目建设运维过程中,用电安全如同其他环节一样需要引起重视,它不仅仅要求施工运维企业具备科学有效的规章制度,以及在施工运维过程中对人员的宣导,严格按照规章制度进行工作,同时需要注意光伏电站中可能存在的容易被忽略的隐患,做到多积尺寸之功,经常防微杜渐
